انواع متداول و کارکردهای اصلی غلاف دکل دریایی چیست؟
بررسی اجمالی قید و بندهای تقلب دریایی
غل و زنجیر قلاب دریایی اتصالات به طور گسترده ای در کشتی سازی، مهندسی فراساحل، عملیات بندری و سایر عملیات بلند کردن و بکسل بارهای سنگین استفاده می شود. آنها عمدتاً برای اتصالات موقت یا جداشدنی بین طنابهای سیم، زنجیر لنگر، تسمهها یا سایر قلابها استفاده میشوند. آنها معمولاً از یک بدنه غلاف، یک سنجاق و یک وسیله ثابت تشکیل شده اند. اتصال و حذف با چرخاندن یا قرار دادن پین حاصل می شود. از آنجایی که عملیات کشتی اغلب شامل محیطهای مرطوب، با شوری بالا و بار بالا میشود، قیدهای دکل دریایی نه تنها باید دارای ظرفیت باربری بالا باشند، بلکه باید مقاومت در برابر خوردگی و ایمنی ساختاری قابل اعتماد را نیز داشته باشند. آنها نقش مهمی در سناریوهای مختلف از جمله بلند کردن کشتی، پهلوگیری، بکسل و لنگر انداختن دارند.
انواع متداول غلاف دکل دریایی
غلاف های قلاب دریایی را می توان بر اساس ساختار، کاربرد و کاربردشان به انواع مختلفی دسته بندی کرد. انواع متداول عبارتند از غل کمانی، غل D شکل، قلاب پیچ، غل و زنجیر قفل ایمنی و غل گردان. این قلاب ها از نظر شکل، ویژگی های باربری و روش های عملیاتی برای مطابقت با نیازهای عملیاتی مختلف متفاوت هستند. به عنوان مثال، قیدهای کمانی انعطاف پذیری بیشتری را هنگام اتصال چندین قطعه دکل دار ارائه می دهند، در حالی که غل های D شکل برای عملیات بلند کردن یا کشیدن با بارهای یک طرفه مناسب تر هستند.

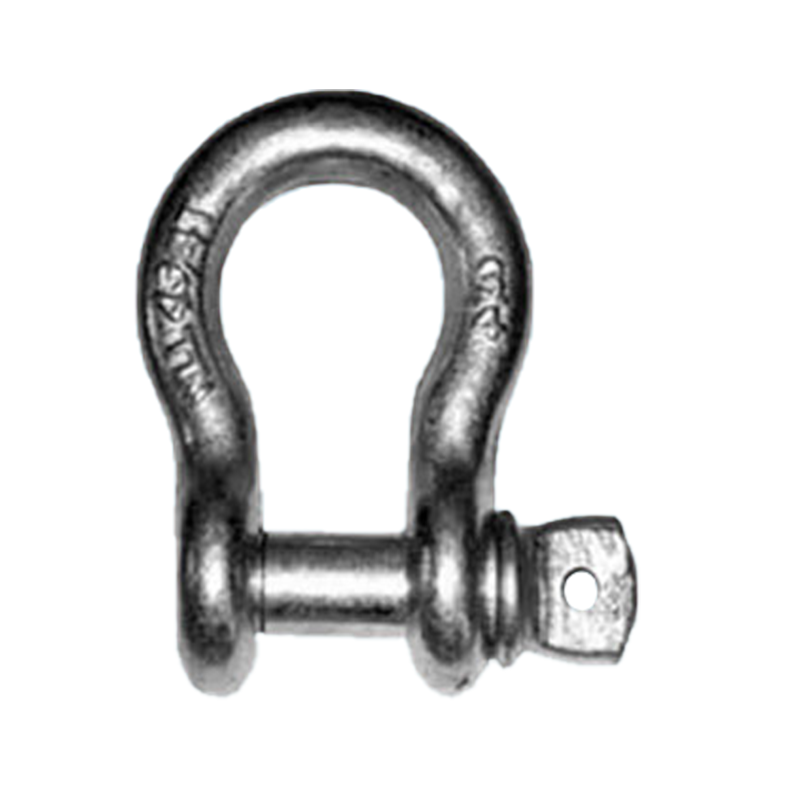

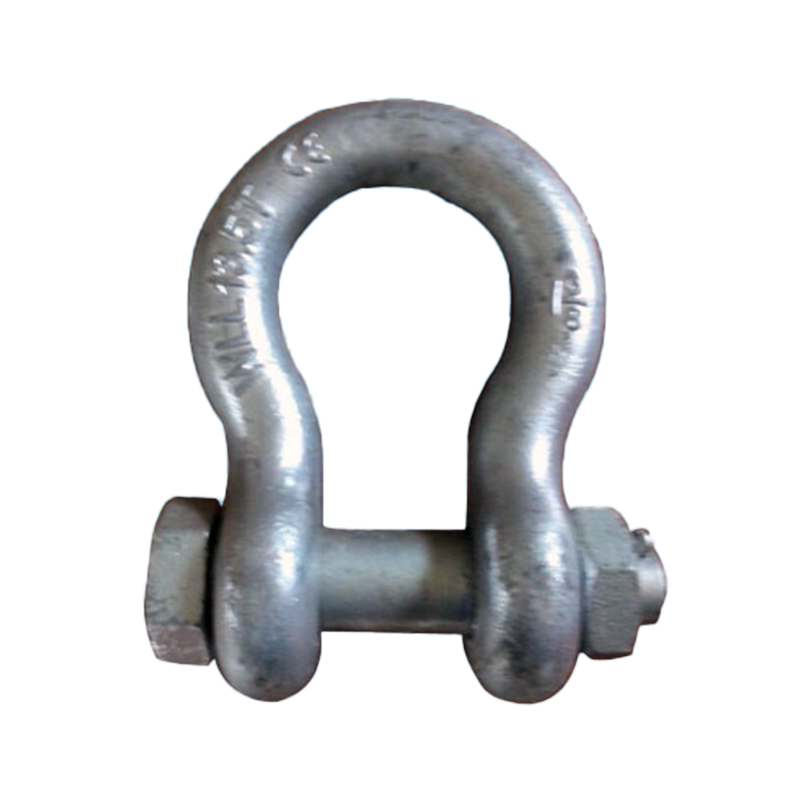

پاپیون
غل کمان دارای بدنه ای قوسی یا تقریباً قوسی شکل با خمیدگی گسترده تر است که اتصال چندین قطعه قلاب یا طناب سیم را در خود جای می دهد. از آنجایی که سازه قوسدار در هنگام بارگذاری مقداری از تنش را توزیع میکند، قیدهای کمانی پایداری بیشتری را تحت بارهای چند جهته ارائه میدهند و اغلب در عملیات بارگیری و تخلیه کشتی یا عملیات پهلوگیری استفاده میشوند، جایی که چند قلاب باید به طور موقت متصل شوند. پین را می توان با یک قفل رزوه ای یا یک چفت محکم کرد و مونتاژ و جداسازی سریع را در محیط های مختلف تسهیل می کند.

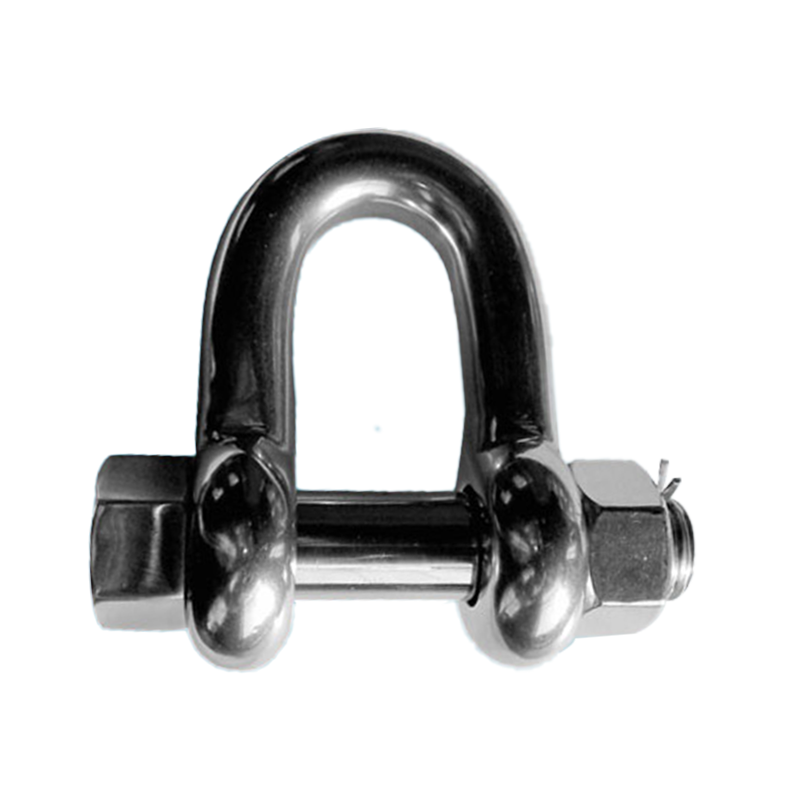

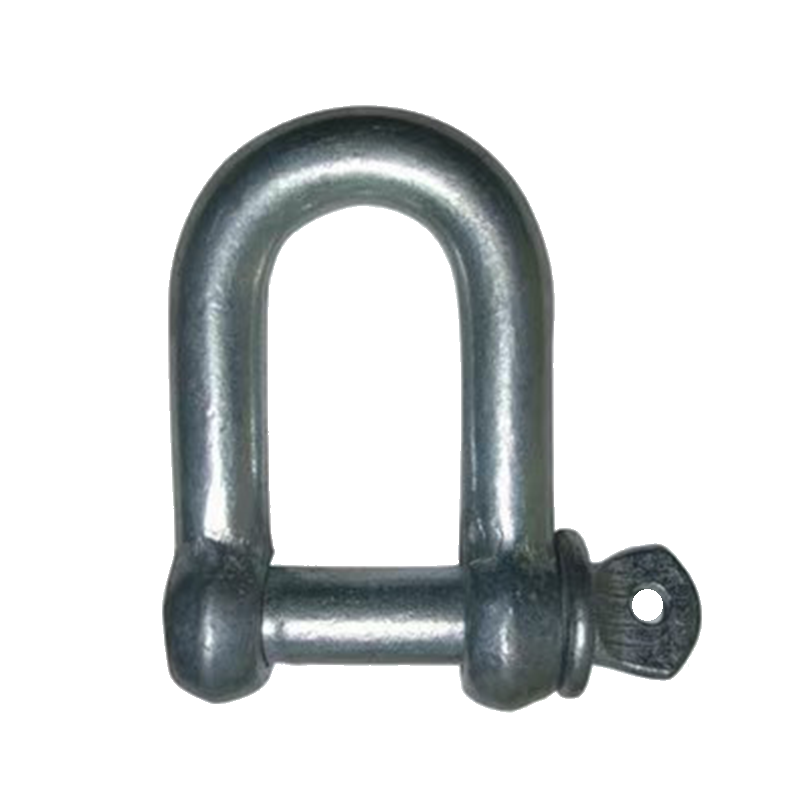

دی-شکل
غل D شکل شبیه حرف "D" است، با دو ضلع مستقیم بلند و بالای منحنی. بار در امتداد سمت طولانی متمرکز می شود. برای عملیات بلند کردن و کشیدن با بارهای یک طرفه مناسب است و خطر تغییر شکل جانبی بدنه غلاف را کاهش می دهد. قیدهای D شکل معمولاً برای اتصال پیوندهای زنجیره ای یا طناب های تک سیم استفاده می شوند و به ویژه برای عملیات بلند کردن کشتی که نیاز به بارهای پایدار دارند مناسب هستند.
غل و زنجیر
قلاب پیچ و مهره ای دارای پیچ، مهره و پین چوبی در طراحی سنتی چفت می باشد که به طور موثری از شل شدن پین در اثر لرزش یا ضربه در حین کار جلوگیری می کند. این طراحی پایداری اتصال عالی را در طول عملیات طولانی مدت دریایی در معرض استرس و لرزش مکرر ارائه می دهد. معمولاً برای پهلوگیری طولانی مدت کشتی ها، سیستم های لنگر انداختن و ایمن سازی اتصالات روی تجهیزات سکوی دریایی استفاده می شود که نیاز به بازرسی های مکرر و سفت کردن را کاهش می دهد.
قفل ایمنی
قلاب قفل ایمنی از ترکیبی از یک چفت و یک حلقه قفل یا گیره فنری استفاده می کند که اتصال ایمن را تضمین می کند و در عین حال برداشتن سریع و آسان را تسهیل می کند. معمولاً در عملیاتی که نیاز به تغییر مکرر اتصال یا مونتاژ و جداسازی دارند، مانند بارگیری و تخلیه بارانداز، عملیات کشتی ماهیگیری و بلند کردن موقت استفاده می شود. مزیت قفل ایمنی در سهولت کارکرد آن است که امکان نصب و جداسازی سریع را حتی در هنگام پوشیدن دستکش یا در شرایط مرطوب فراهم می کند.
غل و زنجیر
قلاب گردان دارای انتهای اتصال قابل چرخش است که از درهم تنیدگی طناب سیم یا زنجیر در حین کار جلوگیری می کند. این غل برای کاربردهایی که نیاز به جلوگیری از تجمع نیروی پیچشی دارند، مانند بکسل کردن، بلند کردن قطعات بزرگ، یا استقرار و بازیابی ابزار ماهیگیری مناسب است. در طول عملیات عرشه کشتی، غل و زنجیر چرخان می تواند تمرکز تنش ناشی از پیچش در تقلب را کاهش دهد و در نتیجه عمر مفید دکل را افزایش دهد.
نقش غل و زنجیر دریایی در بلند کردن و بالا بردن
در عملیات بلند کردن و بالا بردن کشتی، غل و زنجیر برای اتصال قلاب ها، تسمه ها و بار در حال بالا بردن بسیار مهم است. آنها باید بارهای عمودی و افقی ترکیبی را تحمل کنند و از اتصال پایدار و ایمن در طول فرآیند بلند کردن اطمینان حاصل کنند. انتخاب نوع غل و زنجیر مناسب و استفاده از آن با توجه به بار نامی آن برای جلوگیری از حوادث بلند کردن بسیار مهم است. برای کشتی هایی که عملیات بلند کردن مکرر دارند، ساختار غلاف مناسب باید بر اساس بار و جهت بالابر انتخاب شود تا آسیب خستگی به غل و قلاب به حداقل برسد.
نقش قید و بندهای قلابزنی دریایی در پهلوگیری و لنگر انداختن
در طول عملیات پهلوگیری و لنگر انداختن، از غل و زنجیر برای اتصال کابل ها، زنجیر لنگر، حلقه های لنگر و سایر اجزا استفاده می شود. وظیفه اصلی آنها ایجاد اتصال ایمن و مقاومت در برابر نیروهای کششی ناشی از باد، امواج و جریان کشتی است. از آنجا که جهت و بزرگی نیروهای پهلوگیری می تواند با تغییر شرایط دریا متفاوت باشد، معمولاً از غل و زنجیر کمانی شکل که می تواند نیروهای چند جهتی را در خود جای دهد، استفاده می شود. قیدهای پیچ دار معمولاً برای پهلوگیری طولانی مدت یا لنگر انداختن در اعماق دریا برای بهبود مقاومت در برابر شل شدن و دوام استفاده می شود.
نقش غل و زنجیر دکل دریایی در عملیات بکسل
عملیات بکسل شامل یدک کشی یدک کش، عملیات نجات و حرکت شناور می باشد. غل و زنجیر سیم بکسل، سیم بکسل و اجسام بکسل شده را به هم متصل می کند. نوسانات نیرو در طول عملیات بکسل قابل توجه است، به ویژه در اثر موج، که در آن نیروهای ضربه گذرا می تواند از بارهای ساکن بیشتر شود. بنابراین، غل و زنجیر نیاز به ضریب ایمنی بالا و مقاومت خوبی در برابر ضربه دارد. غل های چرخان نقش حیاتی در جلوگیری از پیچ خوردگی سیم بکسل ایفا می کنند.
نقش غل و زنجیر تجهیزات دریایی در نصب تجهیزات دریایی
در هنگام نصب سکوهای دریایی، کشتی های ذخیره سازی و تخلیه تولید شناور (FPSO) و توربین های بادی دریایی، غل ها به عنوان اتصال دهنده های موقت برای بلند کردن، موقعیت یابی و ایمن سازی عمل می کنند. با توجه به اندازه و وزن زیاد این تجهیزات، ظرفیت باربری، مقاومت در برابر خوردگی و عملکرد غلاف ها از اهمیت ویژه ای برخوردار است. در حین نصب، قابلیت اطمینان قیدها مستقیماً بر دقت موقعیت و کارایی تجهیزات تأثیر می گذارد.
اقدامات احتیاطی نگهداری و ایمنی
غل و زنجیر قلاب دریایی باید در برابر بار اضافی، بارگذاری ضربه و نیروهای مورب طولانی مدت در طول استفاده محافظت شود. بازرسی های روزانه باید روی بدنه و پین غلاف از نظر سایش، تغییر شکل، ترک و خوردگی متمرکز شود و در صورت مشاهده هر گونه مشکل، سریعاً تعویض شود. غل و زنجیرهایی که برای مدت طولانی در معرض محیط های دریایی قرار می گیرند باید به طور منظم تمیز شوند، از نظر زنگ زدگی درمان شوند و در صورت لزوم، روغن کاری شوند یا با گریس یا پوشش محافظ پوشانده شوند. برای اطمینان از ایمنی در حین استفاده، بار کاری نامی (WLL) و ضریب ایمنی سازنده باید رعایت شود.
| نوع غل | ویژگی های ساختاری | سناریوهای قابل اجرا |
| پاپیون | شکل منحنی گسترده، مناسب برای بارهای چند جهته | چندین اتصال زنجیر، پهلوگیری، عملیات جابجایی محموله |
| D Shackle | پایدار تحت بار یک جهته، تغییر شکل جانبی را کاهش می دهد | اتصال سیم طناب تک، بالابر و بالابر |
| قلاب نوع پیچ | عملکرد ضد شل شدن قوی، مناسب برای اتصالات طولانی مدت | پهلوگیری طولانی مدت، سیستم های لنگر انداختن |
| قلاب پین ایمنی | جداسازی راحت، قفل قابل اعتماد | بلند کردن موقت، عملیات ماهیگیری، جابجایی بار اسکله |
| غل و زنجیر | قابل چرخش برای جلوگیری از گره خوردن، گشتاور را کاهش می دهد | عملیات بکسل، جابجایی وسایل ماهیگیری، بالابرهای چرخشی |
